PrixESW®- Compact 001 - HOLTHAUSEN ELEKTRONIK France

Marque	HOLTHAUSEN ELEKTRONIK

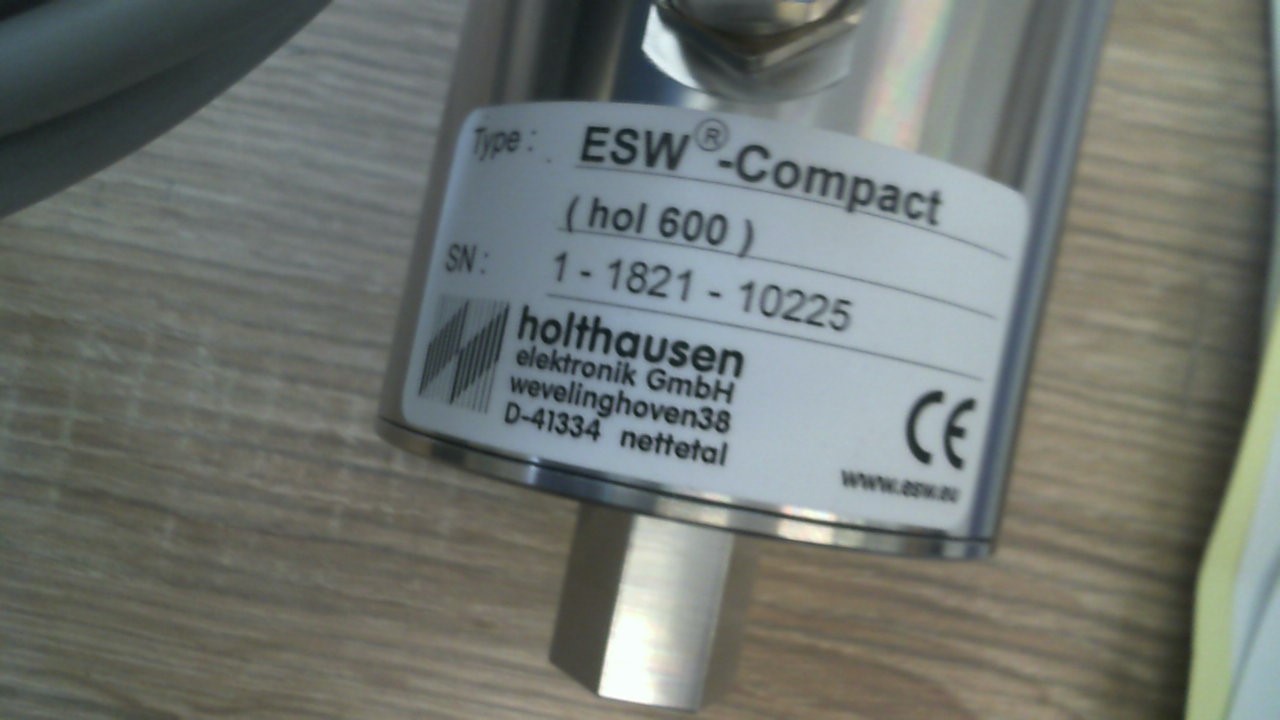

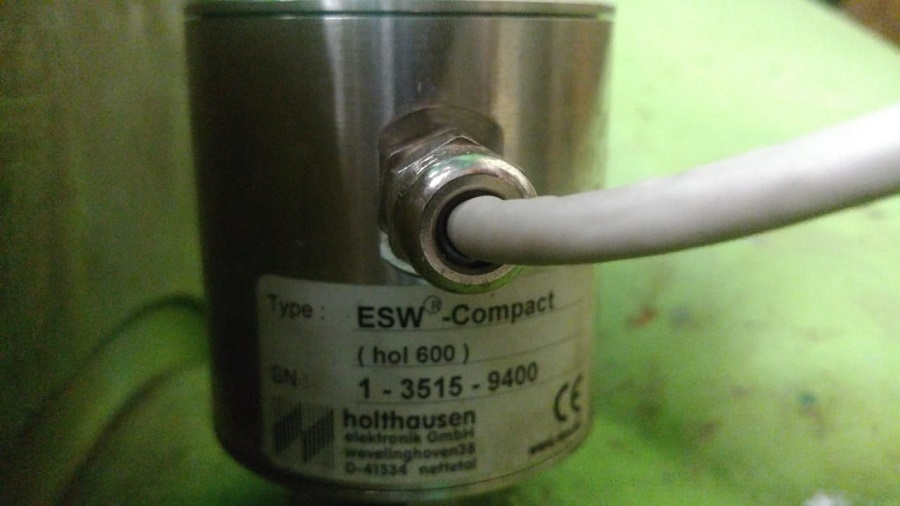

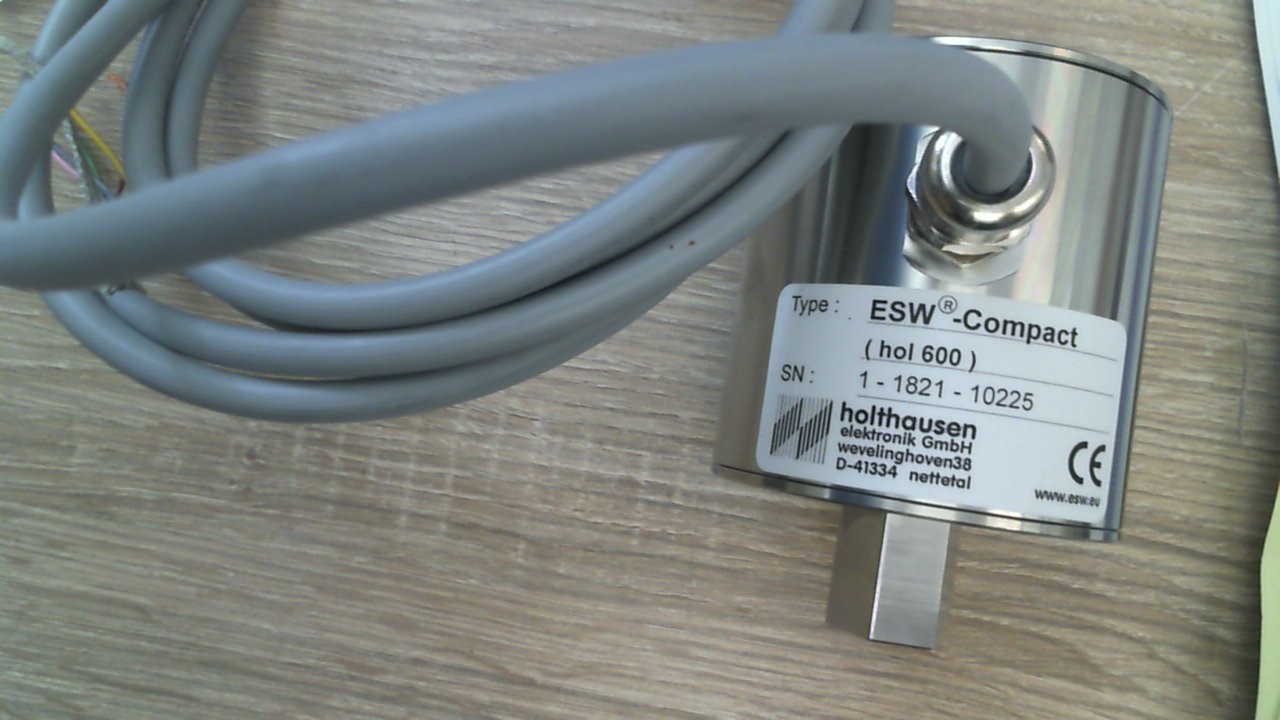

Produit	ESW®- Compact 001
Description	Moniteur électronique de vibrations
Code intérieur	FBR1838602
Poids	1.2
Code douanier	90318080
Spécifications techniques	Tension de fonctionnement 24 V DC 5 % Consommation de courant max. 100 mA Plage de température 0 à 65 °C Classe de protection IP 68 Boîtier en acier inoxydable 1.4571/1.4404 Dimensions du boîtier 94 x 70 (h x Ø) Couple de serrage max. 30 Nm, transmission de puissance uniquement par hexagone Poids env. 1,0 kg (sans câble), env. 1,2 kg (avec câble) Verre d'inspection en plexiglas DIN 4102 IB2, s = 5 mm Câble de raccordement 2 m, SD 90 C/Kaweflex 6430 SK-C, 7 x 0,34 mm², blindé, matériau de la gaine : PUR/PUR, rayon de courbure minimum : 50,25 mm/53,25 mm Raccord de câble M16x1,5, CuZn39Pb3 en laiton, nickelé Insert lamellaire : polyamide PA6 V-2 Bague d'étanchéité : caoutchouc nitrile polychloroprène CR/NBR Joint torique : caoutchouc nitrile NBR Capteur capteur d'accélération intégré Variable de mesure de la vitesse de vibration en mm/s Plage de mesure de 0 à 10/0 à 20/0 à 50 mm/s, commutable Évaluation du signal RMS Gamme de fréquences 10 Hz à 1 kHz (-3 dB) Filtre Butterworth, 60 dB/DEK ou 18 dB/Oct Sortie analogique 0 à 20 mA ou source d'alimentation 4 à 20 mA proportionnel à la plage de mesure définie Résistance de charge max. 390 ohms Sorties de commutation : deux contacts de commutation sans potentiel (30 V, 1 A) seuils de commutation de 10 % à 100 % de la plage de mesure, réglable via un potentiomètre situé dans le boîtier Délai de réponse K 1 = 10 s, K 2 = 5s Délai de perte K 1 = 0,5 s, K2 = 0,5 s Surveillance de la ligne En fonctionnement normal, les relais sont alimentés et les contacts de commutation sont fermés. En cas d'alarme, perte de tension ou si le câble se brise, les relais reprennent leur position de repos. Disposition des câbles rose+Ub bleu Dimensions fermoir jaune K1 contact central vert K1 fermoir blanc K2, contact central brun K2 sortie analogique grise Goupille filetée en option, M8x25 mm, V4A
